Sommaire
I. Quelques définitions
NAT(network address translation) Traduis l’adresse privée en adresse public (et vice versa)
ARP(ADDRESS RESOLUTION PROTOCOL) est un protocole qui se situe sur la couche 3 du modelé OSI assures les liaisons entre le protocole IP. Lorsqu’on fait une requête dans le réseau , la machine qui possède cette adresse IP seras la seule à répondre en émettant une réponse ARP
On dit qu’un réseau est distant lorsque pour accéder à un réseau faut passer par un autre routeur et réseau est adjacent lorsque le routeur est connecté directement au PC.
Lorsqu’on créer une passerelle , dans la table de routage on voie l’adresse de destination et le masque est 0.0.0.0. Renvoie son adresse passerelle qui est la même.

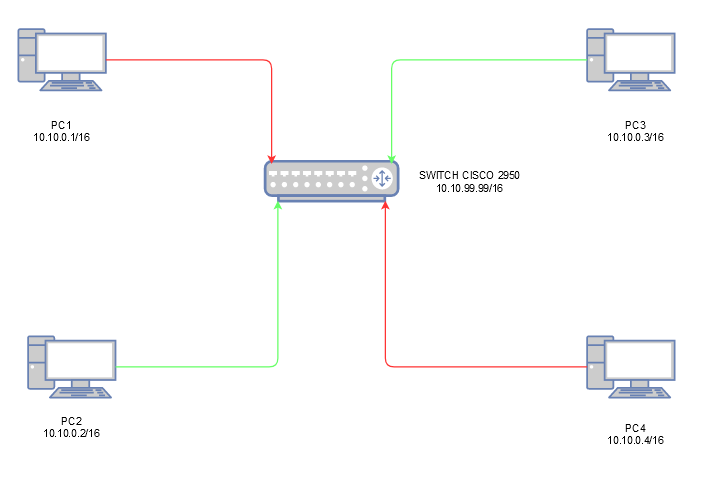

II. Schéma
III. Mode opératoire
Vérifier les branchements
Configurer les adresses IP et désactiver le pare feu et effectuer les pings
Configurer le routeur et la mise en place NAT
Effectuer les pings et faire la capture des trames pour voir ce qui se passe
IV. Tutoriel
Ipconfig(windows) ifconfig(linux)
Pour voir les adresses IP
*ipconfig /all (IP adresse mac…)
Iptables –t nat –A POSTROUTING –s ip/24 –j MASQUERADE
Pour activer le NAT (Network Address Translation)
Iptables –L POSTROUTING –v –t nat
Pour vérifier que la commande a été prise en compte
ls /sys/class/net
Pour voir les cartes réseaux
start x
Pour ouvrir une fenêtre graphique sur linux
ip tables -t nat -f
Pour désactiver le NAT
route print
Pour voir la table de routage sur Windows
arp -d
Pour vider le cache arp
